WisyCom SPL2216

Profesionálny 2×16 aktívny anténny distribučný systém pre bezdrôtové mikrofóny

Wisycom SPL2216 je vlajkový aktívny anténny distribučný systém navrhnutý pre najnáročnejšie broadcast, live, športové a divadelné produkcie. Umožňuje kombinovať alebo prepínať dva nezávislé diverzitné anténne systémy a distribuovať RF signál až do 16 True Diversity prijímačov pri zachovaní maximálnej integrity signálu. Vďaka ultraširokému frekvenčnému rozsahu 170 – 1260 MHz, vysokej linearite, vzdialenej správe a podpore inteligentných antén Wisycom predstavuje ideálne riešenie pre rozsiahle profesionálne RF infraštruktúry.

Hlavné vlastnosti

• Aktívny anténny distribučný systém 2×16
• Distribúcia signálu pre až 16 True Diversity prijímačov
• Frekvenčný rozsah 170 – 1260 MHz
• 4 anténne vstupy (2 diverzitné zóny)
• 32 RF výstupov (16× A + 16× B)
• Prepínanie medzi dvoma anténnymi zónami
• Integrované zosilnenie RF signálu
• Vysoká linearita pre prevádzku vo frekvenčne preťaženom prostredí
• Napájanie aktívnych antén a RF boosterov
• Diagnostika pripojených antén
• Wisycom Remote Antenna Protocol
• Ethernet rozhranie pre vzdialený monitoring
• Kompatibilita so softvérom Wisycom Manager
• Kaskádové výstupy pre rozšírenie systému
• Redundantné napájanie pre kritické aplikácie

Distribúcia RF signálu pre veľké systémy

SPL2216 umožňuje distribuovať jeden alebo dva diverzitné anténne systémy až do šestnástich prijímačov bez potreby ďalších externých splitterov. Vďaka profesionálnej RF architektúre zabezpečuje stabilný a konzistentný signál pre všetky prijímače v systéme, čo je zásadné pri veľkých koncertoch, televíznych produkciách alebo športových podujatiach.

Dve diverzitné anténne zóny

Jednou z najväčších výhod SPL2216 je možnosť pracovať s dvoma nezávislými diverzitnými anténnymi zónami. Používateľ môže jednoducho prepínať medzi jednotlivými anténnymi vstupmi podľa aktuálnych RF podmienok alebo pokryť dve odlišné oblasti jedným distribučným systémom. Táto flexibilita je unikátna najmä pri rozsiahlych produkciách a viaczónových inštaláciách.

Vysoká odolnosť voči intermoduláciám

SPL2216 bol navrhnutý pre prevádzku vo vysoko zaťažených RF prostrediach s veľkým počtom bezdrôtových kanálov. Vysoká linearita RF obvodov a robustná konštrukcia minimalizujú vznik intermodulačných produktov a zabezpečujú spoľahlivú prevádzku aj pri hustej frekvenčnej koordinácii.

Diaľková správa antén a boosterov

Systém integruje technológiu Wisycom Remote Antenna Protocol, ktorá umožňuje cez rovnaký koaxiálny kábel monitorovať a ovládať kompatibilné zariadenia, ako sú aktívne antény LFA, ADFA alebo RF boostery BFA. Prostredníctvom Ethernet rozhrania a softvéru Wisycom Manager možno celý RF systém spravovať vzdialene v reálnom čase.

Pripravený pre rozsiahle RF siete

Kaskádové výstupy umožňujú prepojiť viacero jednotiek SPL2216 a vytvárať rozsiahle distribučné systémy pre desiatky prijímačov. Redundantné napájanie a diagnostika antén navyše zvyšujú spoľahlivosť systému v kritických broadcast aplikáciách.

Technické parametre

• Typ: Aktívny anténny distribučný systém
• Konfigurácia: 2 diverzitné zóny / 16 diverzitných výstupov
• Frekvenčný rozsah: 170 – 1260 MHz

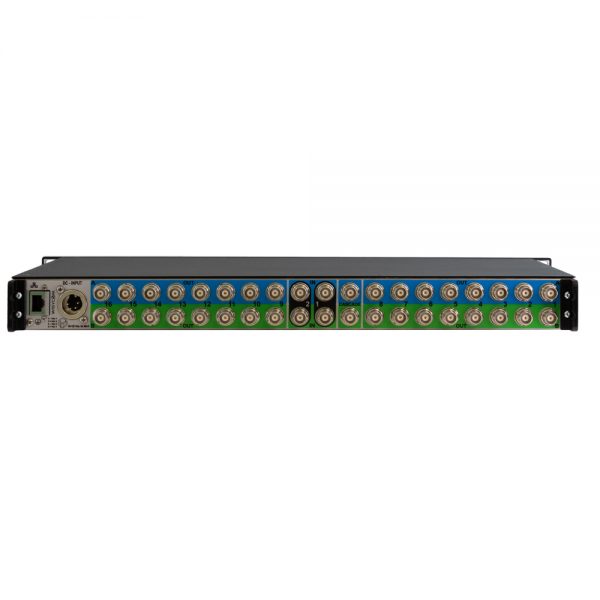

• RF vstupy: 4× BNC-F (2× A + 2× B)
• RF výstupy: 32× BNC-F (16× A + 16× B)
• Kaskádové výstupy: 2× BNC-F
• Zisk vstup/výstup: približne +5 dB
• OIP3: približne +1,5 dB
• Šumové číslo: 7,5 dB
• Napájanie aktívnych antén: +12 V / 500 mA na vstup
• Impedancia: 50 Ω
• Ethernet: 10/100 Base-TX
• Napájanie: 10 – 28 V DC
• Redundantné napájanie: áno
• Maximálna spotreba: 40 W
• Formát: 19" rack
• Výška: 1U
• Rozmery: 483 × 351 × 44 mm
• Hmotnosť: 3 kg
